Presse à vis multiflancs pour la déshydratation des boues / Presse à vis pour la déshydratation des boues pour le traitement des boues d'eaux usées

La presse vis multi-plaques a résolu plusieurs problèmes techniques des autres équipements similaires de déshydratation de boue, y compris les presses à bandes, les centrifugeuses, et les presses à plaques et cadres, tels que les bouchons fréquents, l'échec du traitement de la boue à faible concentration / boue huileuse, la consommation élevée d'énergie et une opération complexe, etc.

Des facteurs tels que l'utilisation simultanée de l'eau et de l'énergie, le déshydratage en couche mince, une pression appropriée et l'allongement du chemin de déshydratation ont été appliqués par le mécanisme de déshydratation de la presse à vis multicouches. Une consommation réduite d'énergie/eau et une durée de vie plus longue peuvent être réalisées sans modifier les propriétés des matériaux alimentaires et avec un haut degré d'efficacité.

Application :

La presse à vis multicouches peut être largement utilisée dans les installations de traitement des eaux usées municipales ainsi que dans les systèmes de traitement des eaux industrielles tels que le raffinage pétrochimique, l'industrie légère, les fibres chimiques, la fabrication du papier, la pharmacie et la tannerie, entre autres. La presse à vis multicouches, prouvée par des applications pratiques, peut aider à générer des avantages économiques et sociaux considérables pour les clients.

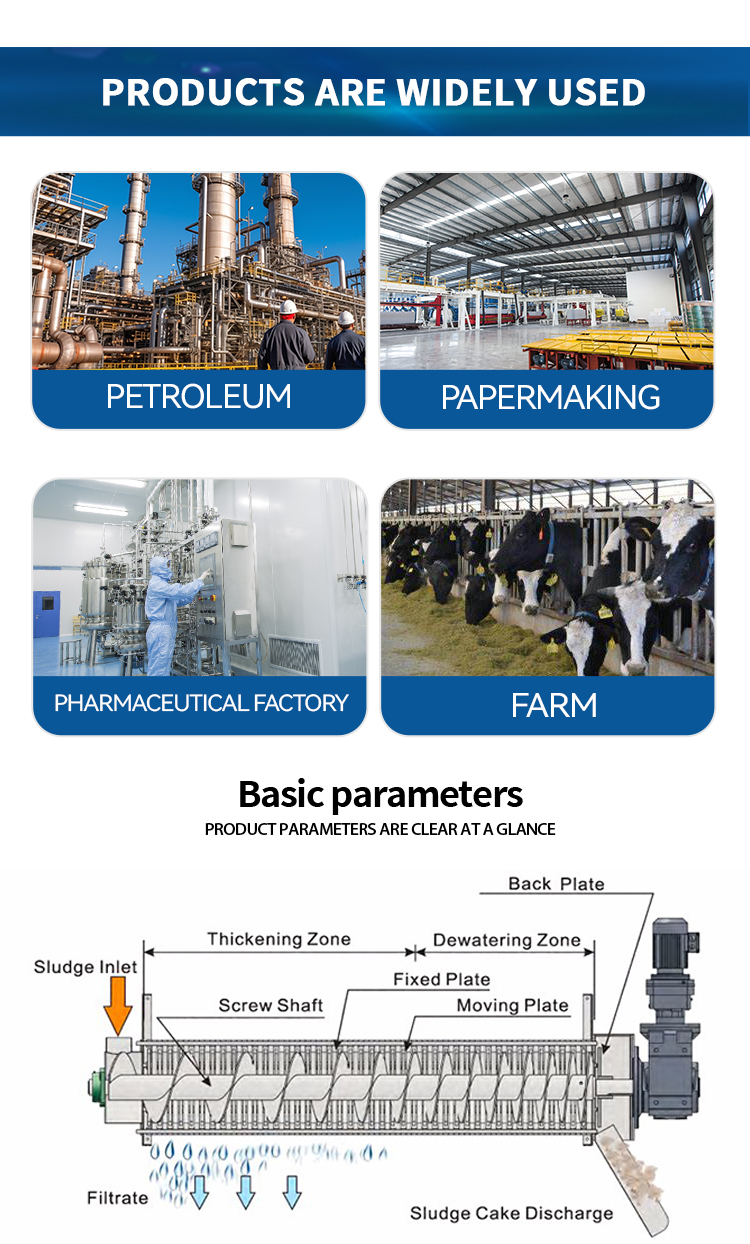

Principe de fonctionnement :

Épaississement : Lorsque l'arbre est entraîné par la vis, les bagues mobiles autour de l'arbre bougent de manière relative. La majeure partie de l'eau est pressée hors de la zone d'épaississement et tombe dans le bac de recueil du liquide filtré par gravité.

Déshydratation : La boue épaissie avance continuellement de la zone d'épaississement vers la zone de déshydratation. Avec l'entraînement de l'hélice qui se resserre de plus en plus, la pression dans la chambre de filtration augmente progressivement. En plus de la pression générée par la plaque de contre-pression, la boue est fortement compressée, produisant ainsi des galettes de boue plus sèches.

Auto-nettoyage : Les anneaux mobiles tournent continuellement haut et bas sous l'impulsion de l'hélice en mouvement, tandis que les espaces entre les anneaux fixes et mobiles sont nettoyés pour éviter les bouchons fréquents survenant avec les équipements traditionnels de déshydratation.

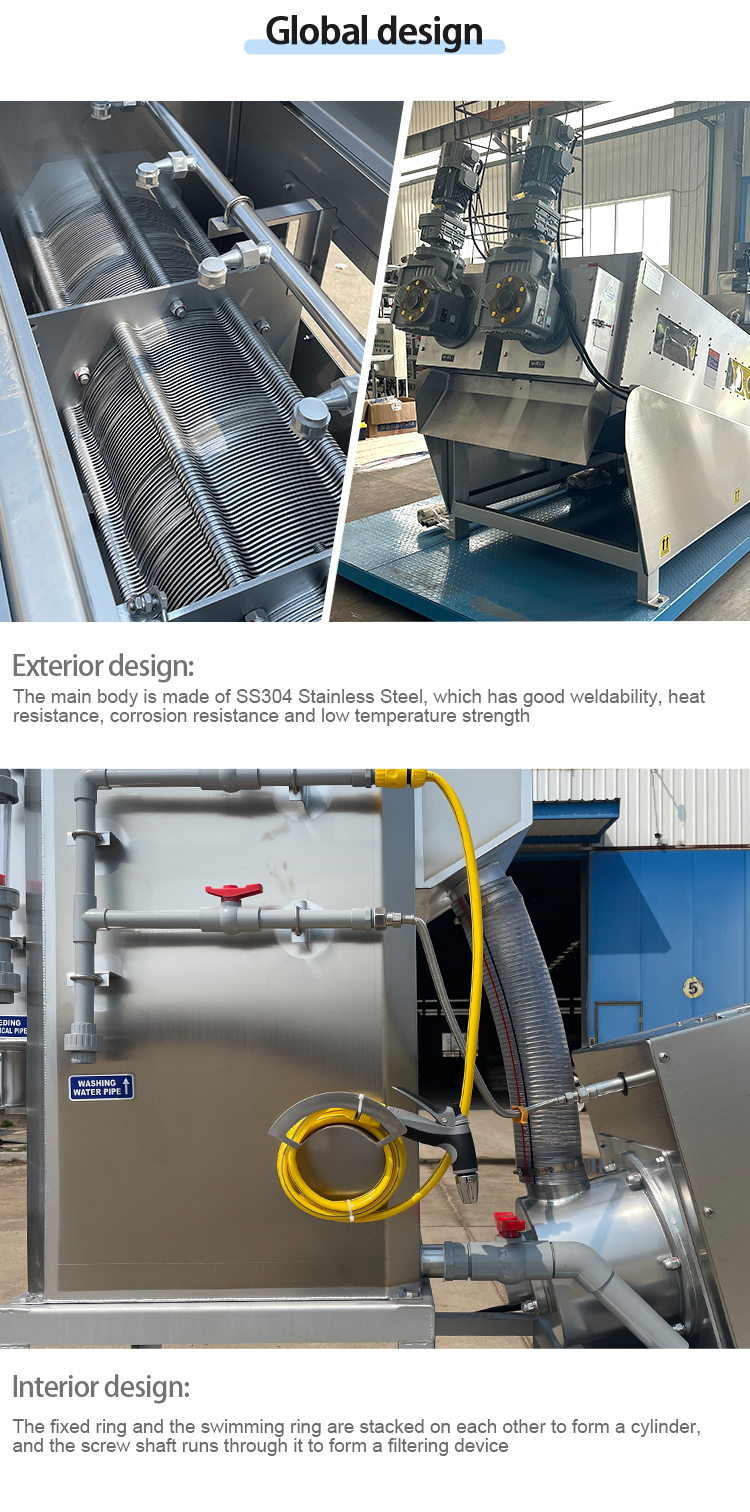

Design extérieur :
La structure principale est fabriquée en acier inoxydable SS304, qui présente une bonne soudabilité, une résistance à la chaleur, une résistance à la corrosion et une bonne résistance à basse température

Design intérieur:
Les bagues fixes et les bagues mobiles sont empilées les unes sur les autres pour former un cylindre, et l’arbre fileté traverse cet ensemble afin de constituer un dispositif de filtration

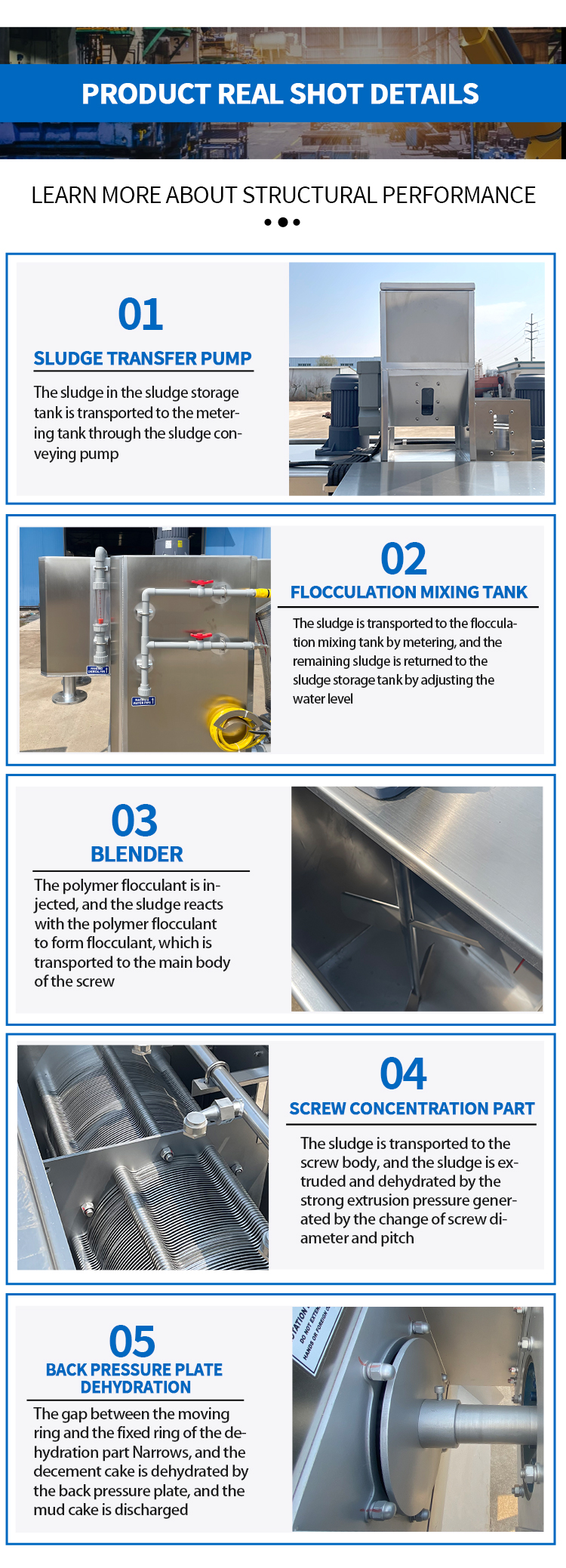

01
POMPE DE TRANSFERT DES BOUES
Les boues contenues dans le bac de stockage des boues sont transférées vers le bac de dosage à l’aide de la pompe de transfert des boues

02
BAC DE MÉLANGE POUR FLOCULATION
Les boues sont acheminées vers le bac de mélange pour floculation par dosage, et les boues résiduelles sont renvoyées vers
le bac de stockage des boues en ajustant le niveau d’eau

03
Le mélangeur
Le floculant polymère est injecté, et les boues réagissent avec ce floculant polymère pour former des flocs
qui est transporté vers le corps principal de la vis

04
PARTIE DE CONCENTRATION PAR VIS
Les boues sont transportées vers le corps de la vis et sont extrudées et déshydratées par
la forte pression d'extrusion générée par la variation du diamètre et du pas de la vis

05
PLAQUE DE PRESSION ARRIÈRE POUR DÉSHYDRATATION
L'espace entre la bague mobile et la bague fixe de la partie de déshydratation se rétrécit
et le gâteau de boues est déshydraté par la plaque de pression arrière, tandis que le gâteau de boues est évacué
